Различия между разделенными фланцами и переходными фланцами

Оглавление

Определение и основные функции

Структурные различия

Сценарии приложения

Установка и обслуживание функций

Давление и уплотнение

Сравнение сравнения

1. Определение и основные функции

Сплит -фланца:
Конструкция фланца с двумя частями скреплялась для легкой разборки, идеально подходящей для частого обслуживания (например, гидравлические системы, трубопроводы пожарной защиты).

Переходный фланцевой:
Соединяет трубы с различными спецификациями/материалами, исправляет смещение и гибридные системы мостов (например, переходы с рифлом в флину).

2. Структурные различия

Сплит -фланца:
Дизайн разделения кольца с отделимыми половинками; В паре с гранильными зажимами и резиновыми прокладками.

Переходный фланцевой:
360-градусный вращающийся дизайн; Комбинирует гравированные и фланцевые интерфейсы (например, одна концовая рифленная, другая фланцевая).

3. Сценарии приложения

Сплит -фланца:
Гидравлическое оборудование, пожарная защита (DN15-DN80), системы высокого давления (до 6000 фунтов на квадратный дюйм).

Переходный фланцевой:
Стальные конструкции с установками смещения, переходов материалов (например, нержавеющая сталь в углеродичную сталь).

4. Установка и функции обслуживания

Сплит -фланца:
Быстрая разборка без нарушения трубопровода; Требуется периодическая замена прокладки.

Переходный фланцевой:
Терпит угловые отклонения; нуждаются в инспекциях ротационных компонентов.

5. давление и герметизация

Сплит -фланца:
Среднее давление (до 10,0 МПа); полагается на сжатие зажима.

Переходный фланцевой:
Низкое среднее давление (PN ≤2,5 МПа); нижнее уплотнение из -за интерфейсных переходов.

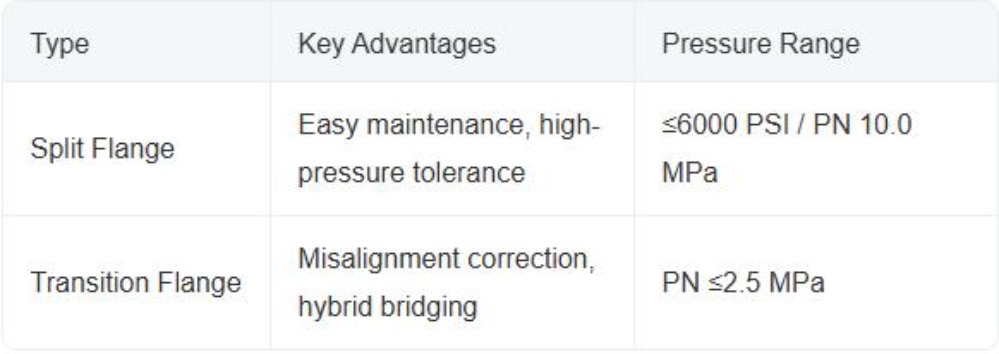

6.comparison Summary
